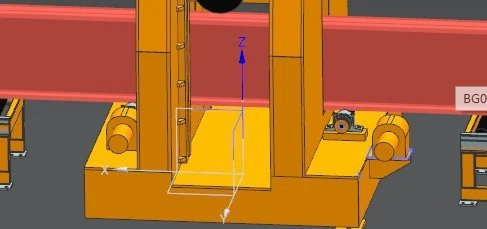

Ana ışının yanında bükülme ve düzleştirme makinesi

1: Temel amaç ve mevcut durum analizi

Yarı römork boyuna kirişlerin işlenmesi sırasında, ana ışının uzunlamasına bükülmesi, işleme teknolojisi nedenlerinden dolayı . meydana gelmeye eğilimlidir, bu fenomen üretim kalitesini sağlamak için .}} {3} kalibrasyonunun, uzunlamalı kirişlerin ısınma yöntemi ile ısınma yöntemi {., geleneksel kiriş yöntemi ile ısınma yöntemi ile ısınma yöntemi ile ilgilidir. Fire . Dezavantajları:; Isıtma süresi uzundur, kaynakları, çalışma saatlerini boşa harcayan ve bu durumu değiştirmek ve çeliğin gücünü en üst düzeye çıkarmak için çelik .. 'nin boyutunu ayarlamayı ve değiştirmeyi zorlaştırır, uzunlamasına kirişlerde sert soğuk kalibrasyon yapmak için mekanik ekipman kullanarak .}

2: İşlevsel giriş ve kısmi ayrıntı işleme

1

Boyuna Işın Düzeltme Makinesi, uzunlamasına kirişin bükülmüş kısımlarında yanal bükme düzeltmesi yapmak için iki büyük tonaj yağ silindiri kullanır .

2

Boyuna kirişlerin farklı yükseklik boyutları ve kalibrasyon pozisyonları nedeniyle, kalibrasyon silindirini yukarı ve aşağı ayarlamak için iki kaldırma silindiri kullanılır

3

Ana ışının ön ve arkası, uzunlamasına kirişlerin ileri ve geri hareketi için uygun ve geri hareketler . . gerçekleştiren bir indirgeme motoru ile güçlendirilmiştir.

4

Personelin kalibrasyon çalışmalarını kolaylaştırmak için, her eylem bir uzaktan kumanda . tarafından kontrol edilir.

3: Teknik parametreler ve kısa yapılandırma

1

Hidrolik elektrik santrali: bir set

2

Hidrolik İstasyon Gücü: 5.5kW

3

Motor modeli: y132l -4

4

Yağ pompası tipi: dişli pompası

5

Doğrulama Yağı Silindir Modeli: HSG220/200 2 Parçalar

6

Kaldırma Silindir Modeli: HSG80/1000 2 Parçalar

7

Ekipman giriş genişliği: 210mm

8

Roller braketi: 6 set 18m

10

Rulo gücü: 2 set 0.75kW indirgeme motoru

11

Rulo Güç Kontrol Modu: Uzaktan Kumanda

12

Yağ silindiri hareketini düzeltmek için kontrol yöntemi: uzaktan kumanda

13

Yağ Silindiri Kaldırma Modu: Uzaktan Kumanda

14

Uzunlamasına kiriş kanat plakasının kalınlığı: 25mm ve alt

15

Boyuna ışın kanat plakasının genişliği: 210 mm'ye eşit veya daha az

16

Hidrolik sistemin nominal basıncı: 16MPS'ye eşit veya daha az

17

Boyuna ışın kalibrasyon makinesinin görünüm rengi: ana renk; mavi

18

Ana Elektrik Markası: Yığın

19

Ana Yapı Üretim Yöntemi: Kaynak

20

Ekipman Boyutu: 1600mm * 2350mm * 3700mm

4: Güç kaynağı aralığı

1

380V ± 20V 50Hz

5: Güvenlik ve koruma

1

Hidrolik sistem taşma valfi

6: Garanti Dönemi

1

Teslimat tarihinden itibaren, tüm makine bir yıllık ücretsiz garanti ile birlikte gelir; Üç garanti kapsamı dışında ücretli hizmet sunmak .

7: Rastgele Veriler

1

Ekipman devre şemasının bir kopyası

2

Satış sonrası servis kılavuzunun bir kopyası

8: Arz kapsamı, Demander tarafından sağlanan benlik kapsamı ve sitenin kurulum koşulları

Arz kapsamı:

Seri numarası

isim

notalar

1

Ev sahibi gövde: 1 set

4 set hidrolik istasyonu, elektrik kontrol kabini, elektrikli konveyör ve çeşitli eylem yağı silindirleri dahil

2

Roller Taşıyıcılar: 6 set

4000 değeri, ekipman dahil; Kendin yapmayı seçebilirsiniz

Alıcı şunları sağlayacaktır:

1

Hidrolik yağ

L-hm -46

2

güç hattı

4- çekirdek 4- kare

Site Kurulum Koşulları:

1: Beton zemin, sert zemin

2: Zemin eğim açısı: 10 dereceden az

Not: Yukarıdaki besleme kapsamı, normal çalışmayı ve işleyişini sağlamak için eksiksiz ekipman bileşenlerini içerir .
